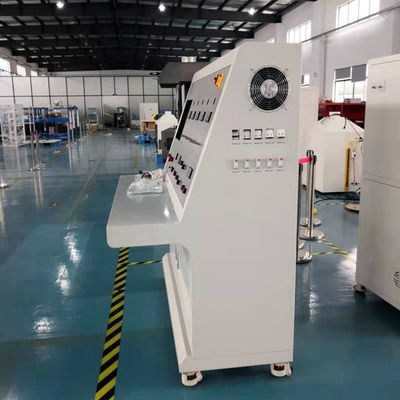

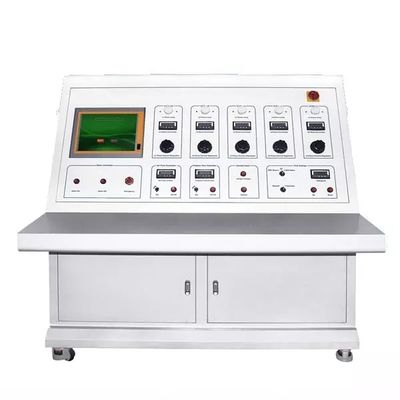

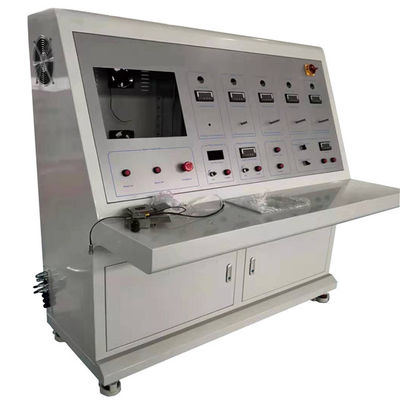

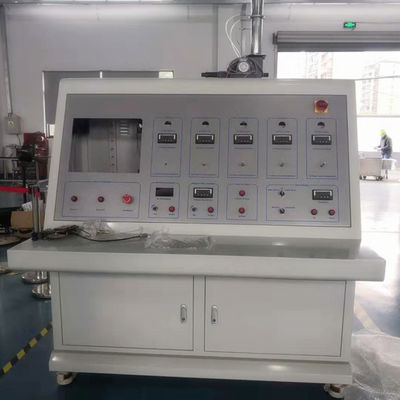

Appareil de contrôle de résistance de feu de fil et de câble

Lancement de produit

Cet appareillage d'essai à employer pour examiner des câbles requis maintenir l'intégrité de circuit quand sujet au feu ou seul au feu avec le choc où la condition d'essai est basée sur la flamme avec une chaleur dégagée commandée correspondant à une température au moins de 750˚C ou au feu au choc à une température au moins de 830 °C.

Paramètres techniques

source 1.Heat : Type brûleur de ruban d'AGF à propane
2.Structured avec 3 rangées des trous croisés, largeur avant moyenne de brûleur : 15mm, diamètre de trou : 1.32mm, distance entre le centre : 3.2mm.
3.A a poli la rangée de trou en trou pilote pour la conservation de flamme dans les deux visages de plat de brûleur.
les thermocouples 4.Two sont horizontalement installés 45mm séparés à gauche et à droite de la ligne centrale de brûleur pour vérifier la température.
les contrôleurs de l'écoulement 5.Mass pour régler la circulation de gaz et d'air, l'exactitude n'est pas moins de 1,5%.
6.Software peut montrer le débit de la température, de propane et d'air de calibrage de brûleur etc.
le courant 7.The est équipé par un transformateur triphasé d'étoile de capacité suffisante de maintenir la tension exigée d'essai quand l'intégrité de circuit ne peut pas être maintenue.
indicateur de la connexion 8.Conductor (indicateur de LED) pour former un courant.
la valeur de la tension 9.The est automatiquement placée par le logiciel et ajustée par un contrôleur de panneau.
l'affichage 10.Digital des données de courant et de tension, exactitude du courant est 0.001A.
protection 11.Current utilisant le fusible avec 2A.
des données en temps réel de la mesure 12.The de tous les courant et tension sont rassemblées par ordinateur, et les courbes du courant et de la tension sont produites.
l'intégrité du circuit 13.When ne peut pas être maintenue, le voyant correspondant est éteint, l'ordinateur détermine automatiquement l'état et enregistre le temps, et envoie l'alarme saine et légère.

Caractéristiques du produit

1. Le dispositif de soutien témoin sera tel que la gaine ou l'extrémité protégée du câble ou de l'échantillon de câble est soutenu horizontalement. Une extrémité de l'échantillon est maintenue par une bride fixe pour empêcher le mouvement, et l'autre extrémité soutient l'échantillon, câble ou la partie moyenne du câble est soutenue par deux que le métal sonne 300 millimètres à part. L'anneau en métal et d'autres pièces en métal du dispositif de soutien sont bien fondés. Le diamètre intérieur de l'anneau en métal est environ 150 millimètres, et la barre ronde avec un diamètre de 10±2 millimètre est employée.
2. La source d'allumage est brûleur américain de ruban de propane d'AGF avec la longueur de bec de 500mm et équipe la largeur d'un gicleur nominale de 15mm. Le bec a trois rangées des diamètres nominaux décalés de 1.32mm et d'une distance centrale de 3.2mm. Il y a d'un de chaque côté du bec. Les petits trous servent de trous de guide pour maintenir la combustion de flamme, et la tolérance dimensionnelle est ±5% ;
3. Le contrôleur importé d'écoulement de la masse règle la circulation de gaz et d'air, et l'exactitude de lecture n'est pas moins de 1,5% ;
4. a importé la valve réduisant la pression peut fournir une pression de débouché de 0.1Mpa±3pa ;
5. l'indicateur de pression importé, peut fournir la gamme de pression 0-200kpa ;
6. thermocouple importé d'Omega avec un diamètre de 1.5mm pour le calibrage de la température de brûleur ;
7. Peut placer le temps brûlant d'essai, et découpe automatiquement le gaz ;
8. le logiciel d'essai de norme, peut montrer la température de calibrage de brûleur, écoulement de propane, circulation d'air ;
9. L'essai s'applique aux câbles avec la tension évaluée de 0.6/1.0 kilovolt et ci-dessous ;
10. Pendant l'essai, le courant a employé pour l'inspection de continuité traversera tous les conducteurs du câble. Ce courant est fourni par un transformateur triphasé d'étoile. Le transformateur a la capacité suffisante de maintenir la tension exigée d'essai quand on permet le courant de fuite. À l'autre bout de l'échantillon, chaque conducteur ou chaque ensemble de conducteurs est relié à un dispositif de pointage (indicateur de LED) pour former un courant par lequel les données peuvent être obtenues en logiciel ;
11. L'arrangement de tension peut être écrit par l'ordinateur, a automatiquement placé la valeur de tension. La tension peut également être réglée avec précision par les boutons de panneau ;
12. La protection de courant de circuit d'essai adopte un fusible et se conforme au type de D II a spécifié dans le gigaoctet 13539,5. Fusible 2A standard. Facile à remplacer. Et utilisez les disjoncteurs miniatures importés pour protéger chaque circuit d'essai ;
13. Toutes de courant et de tension les données du câble d'essai sont passées par l'instrument secondaire, digitalement montré, l'exactitude actuelle d'essai est 0.001A, et le courant réel est 0.25A est le meilleur courant d'essai ;
14. Des données en temps réel de mesure de tous les courants et tensions sont rassemblées par ordinateur et produisent des courbes de courant et de tension, montrant les courbes de courant et de tension de chaque câble dans des états du feu, et déterminant la représentation de résistance de feu. L'analyse approfondie du câble en fonction du temps du feu peut être faite. Les données finales sont stockées dans une base de données informatique et un rapport standard est produit pour facile d'accès ;
15. Le calibrage de la température de flamme avant l'essai, le thermocouple blindé importé est calibré, la température de calibrage est rassemblée par l'ordinateur pendant au moins 10 minutes, et le mode du feu est choisi dans l'ordinateur. Selon le mode d'offre du feu, l'ordinateur exécute le calcul équilibré d'échantillonnage et de différence selon la température rassemblée, et présente un rapport de vérification. Sauvez le rapport et stockez-le dans la base de données pour assurer la fiabilité et l'autorité de la vérification ;
16. Pendant l'essai, le gaz et l'air auxiliaire sont les deux contrôleurs d'écoulement de la masse, et le venturi est mélangé, l'ordinateur contrôle automatique la soupape d'admission, et les données sont enregistrées en temps réel dans la base de données. L'ordinateur contrôle automatique le gaz et le rapport d'air auxiliaire pour faire la combustion entièrement, produisant une flamme stable et stabilisant la température de flamme ;
17. Quand le circuit active normalement, chaque circuit adopte le voyant de signalisation importé. Quand la ligne est inachevée dans la condition de flamme, on s'éteint l'indicateur correspondant de circuit. L'ordinateur détermine automatiquement l'état actuel et commande l'alarme saine et légère.

Application : L'appareil de contrôle du feu de fil et de câble est employé pour examiner la résistance de feu du câble pour le câblage ou la grille, et des brûlures dans une flamme moins de 750 du ° C et 950 le ° C pour examiner l'intégrité du câble pour maintenir le circuit.

Normes

LE CEI : 60331-11&12:2002 DU CEI, 60331-21~23:1999 DU CEI
L'essai du CEI 60331 pour les câbles électriques dans des états de sapin font le tour de l'intégrité
Seul le feu de la partie 11 du CEI 60331 à une température de flamme au moins de 750˚C
Câbles de la partie 21 du CEI 60331 de tension évaluée jusqu'à 0.6/1kV
Le feu de la partie 12 du CEI 60331 avec le choc à une température de flamme au moins de 830˚C
Pièce 31Fire du CEI 60331 avec des câbles de choc de tension évaluée jusqu'à 0.6/1kV
Dimension : 1750 millimètres (w) X 680 millimètres (d) X 1400 millimètres (h)
Poids : 160kg

Conditions d'installation

Élém. élect. : C.A. 380V triphasé, 50/60Hz, 30A
Température ambiante : 10°C fonctionnant à 35°C
Pièce d'essai : 3 000 millimètres (w) X 3 000 millimètres (d) X 3,000mm (h)
Gaz : Air et propane
