Essais de feu d'appareil de contrôle d'inflammabilité de matériaux de construction d'OIN 9705 — essai complet de pièce pour les produits extérieurs

Essai de pièce d'essai-plein-échelle du feu d'appareil de contrôle d'inflammabilité de matériaux de construction d'OIN 9705 pour les produits extérieurs

Lancement de produit

Basé selon le principe GB/T 25207-2010 de consommation de l'oxygène. La norme est une référence au niveau d'OIN 9705writing de l'essai de combustion, la méthode d'essai pour simuler le scénario faisant le coin du feu comme état d'essai standard, et examine l'installation de l'échantillon complètement selon l'utilisation réelle, qui est une de la méthode d'essai standard la plus fiable. En raison de la quantité d'échantillon et des conditions d'essai relativement complexes exigées par cet essai, elle est habituellement employée dans la recherche de la science du feu et pour évaluer les caractéristiques de combustion des matériaux qui ne peuvent pas être correctement évalués par l'essai de petite taille.

Applications : matériaux de construction, matériaux d'expédition
Normes : DS/ISO/TR 9705-2, 8624:2012 DE GIGAOCTET DE 9705:2016 D'OIN, 25207:2010 DE GB/T, 27904:2011 DE GB/T

Description
Le dispositif d'essai se compose de quatre parts, y compris la chambre de combustion, la collection de fumée et le système d'échantillonnage, l'analyse de gaz et le système de traitement de données et le système d'approvisionnement en gaz. L'essai a été effectué dans une chambre de combustion avec une superficie d'échantillon d'environ 21 m2 et la porte était normalement ouverte. Les matériaux examinés ont été installés selon l'utilisation réelle. Un brûleur triangulaire rectangulaire à boîte de sable avec du propane a été installé au coin du mur intérieur de la salle. Pendant l'essai, le débit du gaz devrait être commandé pour faire à la chaleur dégagée standard de la source du feu 100 kilowatts avant 10 minutes. Quand le matériel n'a pas éclaté, le débit du gaz devrait être ajusté pour augmenter la chaleur dégagée à 300 kilowatts et à bout 10 minutes. Au cours d'une période minute d'essai du total 20, l'essai peut être arrêté s'il y a étincelle de rupture. La détermination des phénomènes explosifs peut être jugée en observant et les courbes de essai du dégagement de chaleur évaluent.

Paramètres techniques
Pendant l'essai, le dégagement de chaleur totale, le taux de dégagement de chaleur, la génération de fumée et le taux de génération de fumée ont été examinés.

1. L'ensemble complet de l'équipement inclut la chambre de combustion, la collection de fumée et le système d'échantillonnage, l'analyse de gaz et le système de traitement de données et le système d'approvisionnement en gaz.

2. Le collecteur conique de fumée est installé directement au-dessus de la plate-forme de pesage et de l'échantillon. La dimension inférieure est 3000mm x 3000mm et la taille est 1000mm. Le dessus du collecteur conique de fumée est à angle droit de 900mm x de 900mm x de 900mm. En même temps, deux plaques d'acier de 500 millimètres X 900mm sont installées dans la place supérieure pour former un homogénisateur de fumée.

3. La longueur la plus courte du pot d'échappement de fumée d'acier inoxydable n'est pas moins de 5000mm et son diamètre est de 400 millimètres. Des dispositifs de mélange de fumée sont installés aux deux extrémités.

4. Le dispositif d'échappement a la capacité suffisante de rassembler toute la fumée produite par l'essai de combustion. Le volume d'échappement de la fan peut être sans interruption ajusté, et le taux d'échappement n'est pas moins que 3.5m/s.

5. Le ventilateur d'extraction de fumée est fan centrifuge, la couche intérieure est acier inoxydable, la résistance de la température n'est pas moins de 300 degrés, et la vitesse est ajustée par la fan de conversion de fréquence.

6. La gamme de mesure du dispositif de pesage est 0-5KG, et l'exactitude n'est pas moins que 0.1g.

7. Le secteur complet de mesure est équipé de la sonde de pression, de trois thermocouples, de la sonde d'échantillonnage de gaz et du système de mesure de densité de fumée.

8. Le brûleur à bac à sable est rempli de gravier avec la dimension particulaire de 4mm-8mm et de sable avec la dimension particulaire de 2mm-3mm. La couche supérieure du sable supérieur est de niveau avec le bord supérieur du brûleur.

9. L'allumage extérieur est adopté pour l'allumage du brûleur à boîte de sable, et le bas indice de réussite d'allumage tel que l'allumage par étincelle n'est pas employé.

10. Équipé de la surveillance ultra-violette de flamme et de s'éteindre le dispositif de protection pour assurer la sécurité du système ;

11. Contrôleur d'écoulement de la masse avec la gamme de 0 g/s-7 g/s, lisant l'exactitude moins de 1,5%, de puissance de sortie maximum de 300 kilowatts ;

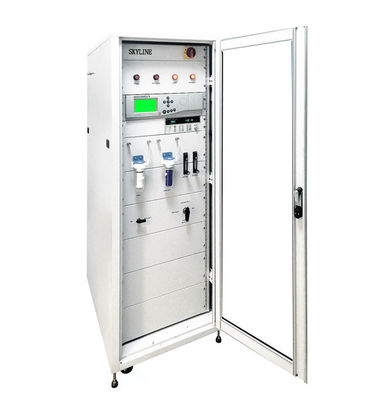

12. Le système d'échantillonnage de fumée, qui se compose du filtre de cendre, du condensateur de compresseur, de la colonne de séchage, de la pompe d'échantillonnage et du compteur de débit, devrait pouvoir rassembler effectivement des échantillons de fumée et absorber le gaz d'échappement.

13. Pompe à diaphragme importée, prélevant l'écoulement pas moins que 13L/min ;

14. La tête de filtre du filtre importé de fumée et de la poussière se compose de PTFE solide avec le matériel de filtre de la fibre de verre 0.5um à l'intérieur.

15. Condensateur de compresseur, capacité de refroidissement 320KJ/h, stabilité de point de condensation 0,1 degrés, changement statique 0.1K, écoulement de refroidissement de point de condensation pas moins que 6L/MIN ;

16. Le débitmètre importé de rotor, gamme de mesure est 0-5L/min ;

17. L'appareil de mesure complet se compose de trois thermocouples importés d'OMEGA de dont les contacts devraient être situés sur un arc avec un rayon (87 + 5) millimètre de l'axe, et l'angle entre eux est de 120 degrés.

18. La sonde bidirectionnelle est reliée à un capteur importé de pression à une gamme de mesure au moins (0-200) de PA et à une exactitude <2 Pa=""> de 19. L'analyseur de l'oxygène devrait être paramagnétique et pouvoir mesurer au moins 02 avec une concentration de 16%-21% (v/v). Le temps de réponse de l'analyseur de l'oxygène ne devrait pas dépasser 12 secondes. La dérive et le bruit de l'analyseur ne devraient pas dépasser 100 x 10-6 en 30 minutes. La sortie du système par acquisition de données devrait avoir une résolution maximum de 100 x de 10-6.
20. L'analyseur de dioxyde de carbone devrait être type d'IR et pouvoir mesurer la concentration en CO2 au moins de 0% - de 10%. Les linéarités de l'analyseur devraient être au moins 1% de la gamme complète. Le temps de réponse de l'analyseur ne devrait pas dépasser 12 secondes.
21. Le système de mesure de densité de fumée est installé sur le tuyau latéral du pot d'échappement avec le joint flexible. La lampe à incandescence est utilisée (2900 +100) à la température de couleur de K.
22. Les éléments de mesure optiques, gamme de mesure est lumière visible de 400-750 nanomètre, exactitude de transmittance est 0,01%.
23. Les modes de calibrage de 100% et de 0% des éléments optiques de mesure sont : le calibrage au zéro absolu est accompli en arrêtant la source lumineuse incandescente et le logiciel cliquent sur dessus 0% ; le calibrage 100% est accompli en cliquant sur 100% sans occlusion de chemin léger, et aucun filtre neutre n'est utilisé pour adapter des données optiques de chemin ;

24. Le dispositif pour mesurer atmosphérique ambiant, pression a une exactitude de la PA ±200.
25. Le système par acquisition de données et d'analyse assure l'exactitude et la fiabilité de par acquisition de données et l'enregistrement automatique de eus besoin toutes les 3 secondes. Le calcul des données de logiciel est correct et les résultats sont efficaces. Et peut fournir l'interface suivante de calibrage et d'opération ;
Calibrage de l'analyseur 26.O2/CO2 : Bruit de la sortie O2/CO2 et calibrage de dérive ; et la forme de sortie de résultats ;
27. Le logiciel inclut le calibrage de système optique, le bruit et le calibrage de dérive de la forme de système et de sortie de mesure de fumée de résultats.
28. Le logiciel inclut le calibrage de système optique, le calibrage de filtre et la forme de sortie de résultat.
29. Le logiciel inclut le calibrage de volume de l'air, le calibrage de gamme de contrôle du volume d'air et la forme de sortie de résultat.
30. Le logiciel inclut la forme de sortie de calibrage et de résultat d'étape.
31. Le logiciel inclut la procédure d'essais et la forme de sortie des résultats.
32. Équipé du système d'ordinateur et d'imprimante.

Taille : Taille de chambre de combustion : poids de 2.4M (l) X 3.6M (h) X 2.4M (w) : 700KG
Taille de capot de fumée : 3M (w) X 3M (d) X 1M (h)
Conditions d'installation : Conditions de l'électricité : 220V, 10A ; 380V, température ambiante 5KW : 10 C à 35 C
Conditions de gaz : Gaz de calibrage de propane : N2, gaz de norme de CO2
