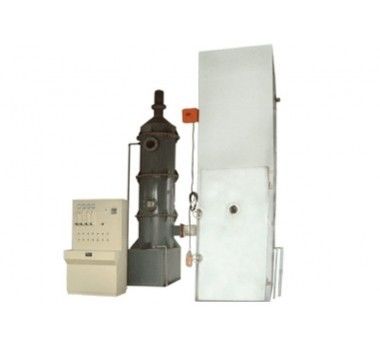

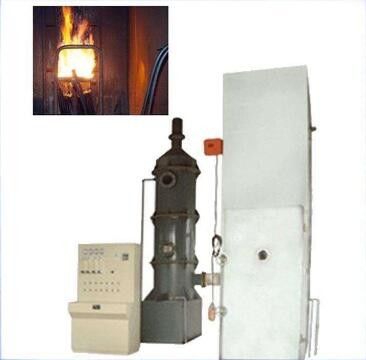

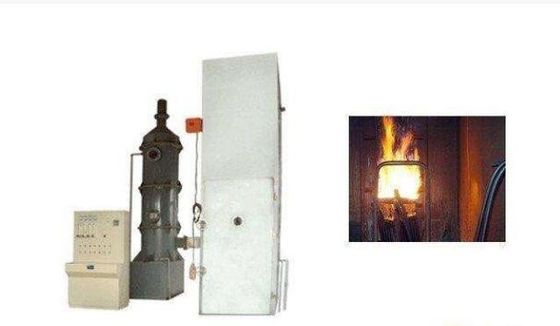

Machine brûlante d'essai de câble de paquet pour des expériences brûlantes ignifuges de fil et de câble

Machine brûlante d'essai de câble de paquet

Utilisations

Approprié aux expériences brûlantes ignifuges de fil et de câble

Paramètres techniques
1. dispositif expérimental
1,1 chambre d'essai : Le dispositif expérimental sera une boîte autosuffisante de largeur (1000 ± 100) millimètre, de profondeur (2000 ± 100) millimètre et de taille (4000 ± 100) millimètre. Le mur arrière et les deux côtés de la boîte d'essai doivent être la chaleur isolée avec un coefficient de transmission de chaleur d'approximativement 0,7 W ? m2 ? K-1, une plaque d'acier USU304 inoxydable de 1,5 millimètres d'épaisseur, et une fibre minérale isolante épaisse de 65 millimètres au milieu, 1,5 pour l'extérieur. Plaque d'acier USU304 inoxydable épaisse de millimètre
1,2 source d'air :
1.2.1 l'entrée d'air est équipée d'un tachymètre numérique de vent de vitesse d'air, et le débit d'air d'air est (5000±500) l/min.
1.2.2 après que l'essai soit accompli : Si l'échantillon brûle toujours pour pendant une heure après que le feu est arrêté, une alarme est publiée et la combustion est de force arrêtée par la pluie.
Dispositif
1,3 type en acier d'échelle : large (500 largeur en acier standard d'échelle de ± 5) millimètres (800 millimètres d'acier USU304 rond inoxydable matériel d'échelle en acier de large de ± 10)
dispositif de purification de 1,4 émissions :
1.4.1 la partie supérieure de la boîte d'essai est équipée d'un anémomètre numérique pour s'assurer que le débit du vent est moins que 8M/S, qui n'affectera pas la circulation d'air dans la chambre d'essai.
1.4.2 collection de fumée et dispositif de lavage de vapeur : Acier inoxydable SUS304 avec un diamètre de 800mm et une taille de 3500mm.
2, source d'allumage
Type 2,1 : La source d'allumage inclura un ou deux brûleurs à gaz de propane avec leurs débitmètres et mélangeurs associés de venturi. La surface du feu sera 244 plaques de métal plates avec un diamètre de 1.32mm. La distance centrale de ces trous est 3.2mm, qui est décalée dans trois rangées, qui est 81, 80 et 81, distribuées dans le nominal que la taille est de l'ordre de 257 x 4,5 millimètres. En outre, une rangée de petits trous sont formées des deux côtés du plat de feu-respiration, et ces trous de guidage peuvent maintenir la combustion stable de la flamme. Chaque brûleur devrait être équipé d'un dispositif précis pour commander le taux d'apport de propane et d'air. Le compteur de débit de rotor ou le mètre d'écoulement de la masse peut être utilisé
2,2 l'emplacement de la source d'allumage le brûleur devrait être placé horizontalement (75±5) millimètre de la surface avant du spécimen de câble, 600±5 millimètre du fond de la chambre d'essai, et symétrique avec l'axe de l'échelle en acier. Le point d'approvisionnement de lumière de brûleur sera situé au centre entre les deux traverses de l'échelle et au moins des 500mm en acier du plus bas de gamme du spécimen.
