Le câble d'équipement d'essai du feu BS6387 exigé pour maintenir l'intégrité de circuit sous le feu conditionne

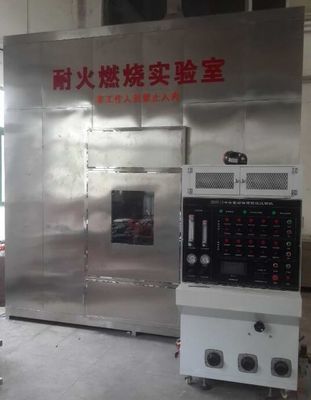

Dispositif de l'essai BS6387 pour le câble requis maintenir l'intégrité de circuit dans des états du feu

Résumé

Ce dispositif d'essai pour la résistance au feu des câbles requis
pour maintenir l'intégrité de circuit dans des états du feu. Il s'applique aux câbles de
tension évaluée ne dépassant pas 600/1 000 V et de diamètre global moins qu'ou
égalez à 20 millimètres.

Se conforme à BS6387 standard

L'essai donné dans cette norme britannique s'applique aux câbles ayant deux ou davantage
conducteurs isolés, si les câbles incorporent l'autre métallique
éléments tels que le conducteur protecteur d'armure, d'écran ou de circuit. L'essai est également
applicable aux câbles ayant un conducteur isolé à condition que le câble
incorpore au moins un autre élément métallique. L'essai ne s'applique pas à
câbles n'ayant un conducteur isolé mais pas tout autre élément métallique

Composition en équipement

1.Resistance seul pour mettre le feu à l'essai

La résistance pour mettre le feu au banc d'essai inclut la partie suivante : système de support de câble, dispositif de détection continu, source de chaleur.

Système de support de câble : Collier les vestes de câble latéralement par les agrafes. La partie moyenne du câble est fixée par deux anneaux en métal (distance 300mm de distance), et l'anneau en métal est fondu aux autres pièces en métal du dispositif. Le dispositif de soutien de câble est montré sur le schéma 1. Pour des câbles sans diamètre d'armure moins de 10mm, ou d'autres câbles qui ont le déplacement significatif pendant l'essai, il y a 3 anneaux en métal, chacun fixe à l'anneau original en métal environ de 150mm.

2. Dispositif de détection continu : Laissez le passage actuel par tous les noyaux du câble, un transformateur étoile-relié triphasé ou trois transformateurs monophasés (ou un transformateur monophasé si l'essai est un câble unipolaire), et il y a assez la capacité de maintenir un courant maximal permis de fuite de 3A à la tension d'essai. Reliez une lampe à chaque fil de noyau à l'autre bout du câble et appliquez un courant approximativement de 0.25A à la tension évaluée du câble.

source 3.Heat :
1. la chaleur est un brûleur à gaz tubulaire long de 610 millimètres qui peut de force fournir le méthane et flamber intensif.
2. mesure de la température : Un thermomètre de diamètre de 2mm est placé près de l'entrée d'air, mettent en parallèle au brûleur au-dessus de 75mm
3. la température et temps de flamme d'essai : (voir la catégorie de la combustion BS6387)
Des 650. °C du ± 40 de C - 3 heures
B 750. °C du ± 40 de C - 3 heures
C 950. °C du ± 40 de C - 3 heures
S 950. °C du ± 40 de C -20 minutes

4. Échantillon de câble : L'échantillon est une section du produit fini, moins de 1200 millimètres, et 100 millimètres d'une couche de gaine et de couverture sont enlevés aux deux extrémités. Les fils aux extrémités du câble devraient être conformes aux connexions électriques.
5. tension d'essai : 200~1000V réglable

Quels sont les différents types d'essai du feu ?
Essai du feu – tel que la réaction et la résistance pour mettre le feu à l'essai des matériaux et les structures, et les essais de performances des composants et des systèmes de suppression des incendies (par exemple extincteurs et arroseuses), de la détection et les systèmes d'alarme et les câbles, et des systèmes de ventilation de fumée et de la chaleur.
