Lieu d'origine: | La Chine |
Nom de marque: | SKYLINE |
Certification: | Calibration certificate |
Numéro de modèle: | SL-T33 |
Quantité de commande min: | 1 UNITÉ |
---|---|
Prix: | negoitable |
Détails d'emballage: | CAISSE DE CONTRE-PLAQUÉ |
Délai de livraison: | 35 jours de travail |
Conditions de paiement: | T / T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 1 UNITÉ |
HORIZON: | Machine d'essai de longévité de dossier | matière de charge: | 100lb ou 225 livres |
---|---|---|---|
la norme: | DIN 4551, en 1335, NEN 1812 et BIFMA 5,1. | marque: | HORIZON |
Vitesse: | 16 et 20 fois/minimum ou spécifiée | Garantie: | 18 mois |
Surligner: | Machine d'essai de meubles,Machine d'essai de présider |

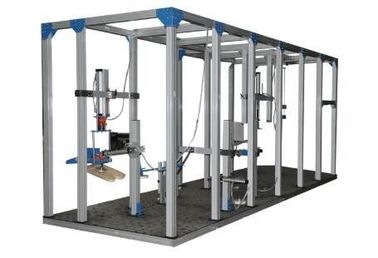

Machine d'essai de longévité de dossier d'équipement d'essai de meubles de BIFMA 5,1
Cette machine est d'évaluer la capacité des chaises de résister à des efforts de fatigue et de porter causé par la force arrière sur le dossier de la chaise.
Paramètres techniques
i.seat et charge statique de dos/essai de longévité,
essai statique de bord avant d'ii.seat
iii.armrest vers le haut et essai statique de haut en bas,
essai statique latéral d'iv.arm
v.legs expédient/les essais en longueur statiques
essai au choc de vi.back
essai au choc de vii.seat
1. Mesin de cadre d'Ukuran : (2700×1990×2300) millimètre, aluminium expulsé
2. Bekalankuasa : monophasé, AC220V
3. Mempunyai6stesenujianiaitu :
I. Seat et essayeur de charge statique de charge statique de dos/bord avant de longévité et de siège
a. Cylindre pneumatique avec la capacité de capteur de pression de piézoélectrique 1000N (horizontal) et 2000N (vertical)
b. 1 cylindre horizontal et 1 cylindre vertical
c. Mécanisme - une charge verticale spécifique est appliquée d'abord au siège et la charge est maintenue quand la charge horizontale est appliquée. La force sera maintenue pour 10±2s ou 2±1 s (adjuastable). Ceci constitue sur le cycle.
d. Direction réglable de charge (90° au dossier de chaise)
e. Taille ajustable
f. La protection de chargement - fixée au cylindre et peut pivoter librement
- Posez la protection de chargement - fixée au cylindre vertical (référez-vous l'attachement)
- Protection de chargement arrière - fixée au cylindre horizontal (référez-vous l'attachement)
g. Electrontic a prédéterminé contre- (EPC) - le chiffre 6 à l'opposé de la course le cylindre jusqu'à 200 000 cycles
h. Air de compression : ² de ±6kg/m
i. PLC programmant et code de sécurité disponible
j. C.A. 220V monophasé
k. Vitesse : réglable (cycle 10-20/minute)
II. accoudoir vers le haut et essai statique de haut en bas
a. Se compose de 2cylinder. Les deux le cylindre peut être placé à :
- Position verticale avec la distance horizontale réglable (jusqu'à 1m) - d'appliquer la force de haut en bas de verticale (jusqu'à 900 N) sur le bras se reposent et pour soulever la chaise outre de la plate-forme.
b. La taille est jusqu'à 1m réglable.
c. Protection de chargement fixée au cylindre : démontable, le diamètre de 100mm, 50 millimètres d'épaisseur, rayon de 12mm a arrondi les bords et la surface plane.
d. mode d'opération 3 :
- Mode 1 : actionnez le 1er cylindre seulement (pour la chaise avec un accoudoir dégrossi)
- Mode 2 : actionnez le 2ème cylindre seulement (pour la chaise avec un accoudoir dégrossi)
- Mode 3 : a actionné les deux le cylindre simultanément
e. Cycle requis : 10 fois
f. La force sera maintenue pour 10±2 S.
III. essai de charge statique latéral d'accoudoir
a. Composez-vous du cylindre horizontal ayant le fixd des protections 2loading (diamètre de 100mm) sur la direction opposée (référez-vous l'attachement).
b. Le cylindre est fixe sur le courrier vertical et la taille réglables (500-1000mm)
c. L'ensemble de cylindre et de protection de chargement peut s'adapter entre 2 repos de bras (min.distance 400mm) de sorte que la force sideway (max.900N) puisse être appliquée au repos de bras simultanément par la protection de chargement.
g. Cycle requis : 10times
h. La force sera maintenue pour 10±2 S.
IV. les jambes expédient/les appareils de contrôle en longueur statiques
a. Se compose de 1 cylindre qui peut être placé à l'horizontal et à la position verticale.
b. Capteur de pression de piézoélectrique : capacité 1000N
c. La taille est jusqu'à 1m réglable
d. Protection de chargement fixée au cylindre : le diamètre de 100mm, épaisseur de 50mm, rayon de 12mm a arrondi les bords et la surface plane.
e. Application de force : 10 fois, maintenues pour 10±2s.
V. Back/essayeur impact de bras
a. Marteau d'impact
- Marteau accrochant et de pivotement de pendule pour la chute libre
- Taille ajustable (300-1000mm)
- Construction - référez-vous l'attachement
b. Échelle de mesure de taille
- position et mobile de plancher
- gamme : 1.5m
c. Tapis en caoutchouc
- Taille : 1,5 ×1.5 ×0.002m
- Dureté : (85±10) IRHD selon le 7619-2:2010 d'OIN, examiné par le laboratoire accrédité
VI. Appareil de contrôle d'impact de Seat
a. Cylindre pneumatique
- pour tenir, libérer et soulever le compacteur
- Taille : Taille ajustable jusqu'à 2m du plancher
- Fixé au compacteur et permettez au compacteur de tomber librement sur la surface d'essai à la taille jusqu'à 300 millimètres (de réglable)
b. Compacteur - référez-vous l'attachement
i. Posez et soutenez la charge statique/essai de longévité, (1728:2012 d'en des BS, clause6.4&6.17)
ii. essai statique de bord avant de Seat (1728:2012 d'en des BS, clause6.5)
III. Accoudoir vers le haut et essai statique de haut en bas, (1728:2012 d'en des BS, clause6.11&6.13)
iv. Essai statique latéral de bras (1728:2012 d'en des BS, clause6.10)
v.Legs expédient/les essais en longueur statiques (1728:2012 d'en des BS, clause6.15&6.16)
vi. Essai au choc arrière (1728:2012 d'en des BS, clause6.25)
vii. Essai au choc de Seat (1728:2012 d'en des BS, clause6.24)
a. Épaisseur du bouchon 12mm
b. Appareil de contrôle latéral de bras portatif - pour l'allocation des places multiple
- le cylindre supplémentaire a attaché avec la protection de chargement le diamètre de 100 millimètres et 1 a séparé la protection de chargement 100mm
- Les deux protections de chargement seront fixes sur la tige en acier (longueur 2 m) dans la direction opposée.
- La distance entre la protection de chargement 2 est réglable le long de la tige.
- L'application de la force au repos de bras ne sera pas obstruée par la tige.
c. Bagikemudahanintegrasisistem de panneau de commande de pada de port d'entrée-sortie de Mempunyai.
d. Code de sécurité de kodbeserta de programme de PLC dibekalkan
Spécifications
Taille de dossier | 500-1200mm |
Examinez la vitesse | 16 et 20 fois/minimum ou spécifiée |
Poids chargé | 100lb ou 225 livres |
Compteur | Affichage à cristaux liquides, 0-999,999 |
Force de pression atmosphérique | 0-150lb |
Taille de machine | 136 * 66 * 140cm |
Course de force | 0-18 pouce |
Poids | 549kg |
Angle de force | 0-90° |
Puissance | 1 #, AC220V, 3A |
Normes d'essai
