Lieu d'origine: | La Chine |
Nom de marque: | SKYLINE |
Certification: | Calibration Certificate |
Numéro de modèle: | SL-T812 |
Quantité de commande min: | 1 UNITÉ |
---|---|
Prix: | Neogitable |
Détails d'emballage: | CAISSE DE CONTRE-PLAQUÉ |
Délai de livraison: | 7 jours ouvrables |
Conditions de paiement: | union occidentale, T/T, Moneygram |
Capacité d'approvisionnement: | mois de 10 PCs |
HORIZON: | Terminal-Traction-appareil de contrôle | Course efficace: | 50 mm |
---|---|---|---|
Évaluation de la charge: | 500N | Poids net: | 10,6 kg |
Volume: | 450 millimètres de × 260 millimètres de × 160 millimètres. | ||
Surligner: | équipement de test de résistance à la traction,testeur de résistance à la traction |

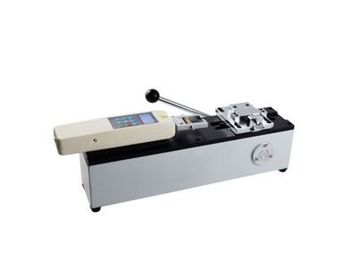

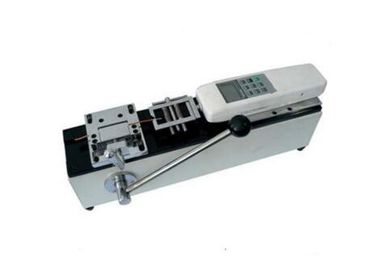

Appareil de contrôle terminal de la traction SL-T812
Utilisation
L'appareil de contrôle de tension terminal est un équipement d'essai développé par notre société pour le harnais et l'industrie électronique de fil.

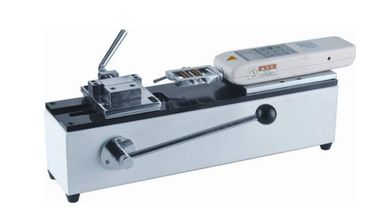

A conçu pour détecter la force à coulisse de divers terminaux de harnais. Mesures va-et-vient configurables de NK, d'à haute fréquence et montages spéciaux
L'instrument a les caractéristiques de l'équipement compact, du contrôle précis, de l'exactitude élevée de mesure, du fixage commode d'échantillon et de l'opération simple, et est un équipement idéal pour que les fabricants de harnais de fil assurent la qualité du produit.
Caractéristique
Installation horizontale.
Opération d'opération, simple et stable manuelle.
La machine peut être montée sur une table pour rendre le support plus stable.
Paramètres techniques
Volume : 450 millimètres de × 260 millimètres de × 160 millimètres.
Course efficace : 50mm.
Charge évaluée : 500N. (Peut également être configuré avec 1000N)
Poids net : 10.6Kg.
Procédé d'opération d'essai
1. placez la pièce de fil de chaque terminal de harnais à l'extrémité de la bride gauche, et tournez la poignée pour maintenir la pièce de fil (le terminal de harnais a été pressé).
2. placez l'autre extrémité du terminal de harnais dans la bride de la bride droite et tournez la poignée pour maintenir l'extrémité du terminal de harnais coincé dans le milieu.
3. Employez la clé de M4 Allen pour aligner le centre de la bride gauche sur le centre de la bride droite.
4. Si la série d'à haute fréquence (mètre va-et-vient de force d'affichage numérique) est employée pour pousser et tirer la synchronisation, allumez la puissance, et l'attente jusqu'à ce que l'affichage d'affichage à cristaux liquides montre zéro.
5. Si la synchronisation va-et-vient de la série de NK (type dynamomètre d'indicateur) est installée, appuyez sur le bouton à bascule pour remettre le doigt en position zéro.
6. tournez la poignée du corps pour déplacer la bride gauche vers la gauche et la bride droite pour maintenir le terminal.
