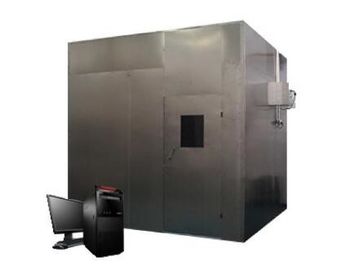

Appareil de contrôle brûlant horizontal de densité de fumée d'équipement d'essai de fil des BS 6853

Application

Câblez l'essayeur brûlant de densité de fumée, pour déterminer la densité de fumée des câbles brûlant dans des conditions définies. Cet appareil de contrôle de densité de fumée est employé pour la combustion horizontale d'un câble ou du câble optique de fibre, la fumée qui est libérée de la combustion de flamme ou d'aucun état de combustion de flamme, le débit de transmission léger de fumée peut être employé pour comparer le câble différent ou le jugement est conforme aux exigences spécifiques des moyens

Normes

LE CEI 61034-1, LE CEI 61034-2, BS 6853

Caractéristiques

1. chambre de combustion

1,1 utilisant l'acier inoxydable épais de SUS304 1.5mm fixe dans la côté-parenthèse, qui constitue la chambre de combustion entière de cube.

1,2 dimensions internes : L3000 * W3000 * H3000 (millimètre)

1,3 structure : l'avant avec un voyant à niveau visible, des deux côtés du mur relativement à chaque ensemble une fenêtre de scellage transparente, taille : 100mmx100mm, de sorte que le niveau du dispositif léger de mesure par la poutre, le centre de la fenêtre scellée de la taille au sol de 2150mm. Le fond de l'ouvert un certain nombre de trous de ventilation, trous de ventilation pour le 100x500mm (50 centimètres carrés)

1,4 le fond a six roues et six roulettes

1,5 le toit est équipé d'un ventilateur d'extraction.

2. système de mesure optique

2,1 source lumineuse : lampe importée d'halogène de quartz, puissance nominale : tension 100W nominale : retour 12V optique nominal : 2000 | 3000Lm

2,2 récepteur : La réponse spectrale assortit la Commission internationale sur le photomètre de l'illumination (cie).

2,3 installation : Installé dans la longueur de 150 tubes à une extrémité, l'autre extrémité de la fenêtre antipoussière, le mur de tuyau est noir brillant, antiréflexion.

2,4 la transmittance légère 0% n'est aucune lumière, transmission de la lumière de 100% sans bloquer complètement.

3. source du feu de norme

source de l'alcool 3,1 1.0L d'alcool : éthanol de 90%, méthanol 4%, l'eau 6%

3,2 plat d'alcool (bateau brûlant) : épaisseur 1.0mm, le fond d'acier inoxydable : 210x110mm, la surface supérieure : 240x140mm, taille 80mm,

3,3 emplacement d'installation : plat d'alcool installé de la terre avec une taille de 100mm, de sorte que circulation d'air.

4. mélange de fumée

L'utilisation des fans de bureau de fumer dans la chambre de combustion a également distribué. Distance d'axe de fan de la taille au sol de 250mm, avec un mur 500mm, 7 mètres cubes par volume de l'air minutieux. Pendant l'essai l'air a été soufflé horizontalement par la fan.

5. essai en blanc

Le but est d'ajuster la chambre de combustion pour réaliser la température exigée, lampe brûlante d'alcool à la température de chambre de combustion : 25 ℃ du ± 5.

6. appareil de mesure de la température

Dans la porte de la taille extérieure au sol 1.5M, 0.5M à partir du mur avec un capteur de température. Surveillez la température de laboratoire.

7. accessoires aléatoires

7,1 contient un ensemble de logiciel de mesure de transmittance, peut produire des courbes et des rapports.

7,2 comprenant un ordinateur et une imprimante : La configuration de l'ordinateur de marque de Lenovo est comme suit : Unité centrale de traitement : Carte mère E4300 : Mémoire d'ASUS P5KPL : Kingston 2G

7,3 affichage de l'unité de disque dur 160G : lecteur optique d'affichage à cristaux liquides de 15 pouces : Samsung DVD

7,4 avec le dispositif d'échappement d'acier inoxydable. (Utilisant une porte de fumée forte et de contrôle électrique comme montré)

7,5 l'endroit le laboratoire d'instrument a recommandé la taille : 4.5Mx 4Mx 4Mx longueur profonde profonde 6m

7,6 conditions de température ambiante de laboratoire : 25 +5 ° C

8. états environnementaux d'utilisation

8,1 a rectifié les gaz et la poussière lisses, bien-aérés, inflammables, explosifs, corrosifs.

8,2 il n'y a source pas forte de rayonnement électromagnétique tout près.

8,3 l'espace approprié d'entretien de congé autour de l'équipement.

8,4 la température : 5 ° C 30 au ° C.

8,5 pression atmosphérique : 86 | 106kpa.

8,6 AC220V/50HZ.

8,7 gamme de fluctuation de tension : 220V ± 10%.

Gamme de fluctuation permise de 8,8 fréquences : 50Hz ± 1%.

8,9 on l'exige que l'utilisateur configurent l'air et le commutateur électrique de la capacité correspondante dans le site d'installation, et ce commutateur doit être indépendamment employé par l'équipement.

8,10 quand l'équipement ne fonctionne pas, la température de l'environnement devrait être gardée à moins de 0 | ℃ 45.

Quel est un feu d'essai et pourquoi est il important ?
Quel est essai du feu ? L'essai du feu prévoit pour comprendre l'influence d'une flamme directe sur un matériel ou un produit. Les sociétés peuvent analyser l'effet sur le câblage ou le câble, les matériaux de construction ou l'ameublement.
