Aperçu ProduitsChambre de Test environnemental

Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2

Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2

  • Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2
  • Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2
  • Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2
  • Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2
Chambre fixée au mur d'essai concernant l'environnement d'acier inoxydable/appareil de contrôle vertical d'égouttement pour IPX1, essai X2
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: SKYLINE
Certification: CE, calibration certificate
Numéro de modèle: SL-E131
Conditions de paiement et expédition:
Quantité de commande min: 1 UNITÉ
Prix: Negoitable
Détails d'emballage: CAISSE DE CONTRE-PLAQUÉ
Délai de livraison: 15 jours ouvrables
Conditions de paiement: union occidentale, T/T, Moneygram
Capacité d'approvisionnement: mois de 10 PCs
Contact
Description de produit détaillée
L'HORIZON: Appareil de contrôle d'égouttement Taille de réservoir d'égouttement: 200mm | 2000mm
Matériel: acier inoxydable de 3042 b Espacement de trou d'égouttement: 20 * 20mm.
Réservoir d'égouttement: × 1000 de × 1000 50mm Zone d'égouttement: 0.64m2 ;
Surligner:

l'équipement d'essai de l'environnement

,

Machine d'essai environnemental

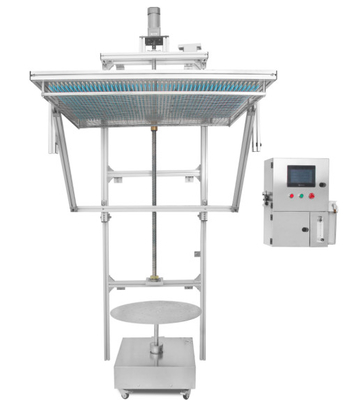

Chambre fixée au mur d'essai environnemental d'acier inoxydable/appareil de contrôle vertical d'égouttement pour l'essai IPX1, X2



Application de la chambre d'essai environnemental

La fonction principale de cet équipement est de tester les performances physiques et autres des produits dans des conditions de goutte à goutte simulées pour des produits tels que les produits électriques et électroniques, les lampes, les armoires électriques, les composants électriques, les automobiles, les motos et leurs composants et pièces.Après le test, à travers le test pour déterminer si les performances du produit répondent aux exigences afin de faciliter la conception, l'amélioration, les tests et l'inspection en usine du produit.



Normes

IEC60529 : 1989 + A1 : 1999 + A2 : 2013, ISO20653 Véhicules routiers



Les caractéristiques

1. Il s'applique au test de qualité étanche IPX1 et IPX2.

2. Structure de la colonne, fonctionnement stable de l'équipement ;Le cadre principal peut être emballé dans son ensemble, ce qui est pratique pour le transport et permet d'économiser du temps d'installation sur site.

3. Le châssis de l'équipement est en alliage d'aluminium de haute qualité et le plateau tournant de l'échantillon est en plaque d'acier inoxydable SUS304 # pour garantir l'absence de rouille après une longue utilisation.

4. Plaque de gouttes de pluie : conception sous vide, fabriquée en acier inoxydable à haute résistance à la rouille, durable.

5. Levage de la plaque de gouttes de pluie : un palan électrique de haute qualité est utilisé pour contrôler la plaque de gouttes de pluie, qui peut être soulevée doucement.

6. La position de contact de la buse est de conception conique en laiton, qui peut rapidement remplacer l'aiguille;Un couvercle de protection en maille d'acier inoxydable est installé sous l'aiguille pour empêcher efficacement la tête de l'opérateur de test de toucher accidentellement l'aiguille de test.

7. Débit goutte à goutte : le débitmètre est équipé d'une vanne de régulation, qui peut être ajustée manuellement et avec précision.

8. Le panneau d'égouttement de pluie peut être soulevé et abaissé automatiquement, et la buse s'arrête automatiquement lorsqu'elle est à 200 mm du point le plus élevé de l'objet testé (détecté par l'interrupteur photoélectrique).

9. Il a la fonction de séchage de l'air comprimé.Une fois le test terminé, l'excès d'eau dans la boîte d'égouttement peut être retiré pour éviter de bloquer le trou d'épingle en raison d'un gonflement et d'une mise à l'échelle de longue durée.

10. La platine d'échantillonnage utilise un moteur pas à pas, et la vitesse de rotation et l'angle standard peuvent être réglés avec précision sur l'écran tactile.La norme IPX1 requiert une vitesse de 1r/min ;Il peut remplir automatiquement les exigences de test d'angle IPX2 : quatre positions goutte à goutte pendant 2,5 min respectivement.

11. La platine est équipée d'une prise d'alimentation d'échantillon (AC220,10A).Le temps de mise sous tension et hors tension de l'échantillon de puissance peut être contrôlé via le programme : mise hors tension (0-999min) - mise sous tension (0-999min) - mise hors tension (0-999min), qui s'applique à la mise sous tension et hors tension de l'échantillon pendant le test.

12. Les composants de contrôle de base sont un écran tactile de 7 pouces + PLC Panasonic ;Les composants électriques sont des marques importées telles que LS et Omron ;Le processus de câblage doit répondre aux exigences des normes nationales, la disposition du tableau électrique doit être raisonnable, le câblage doit être ferme et les marques doivent être claires.

13. La base de l'équipement est équipée de 4 roulettes de frein à bande mobiles pour un mouvement et une fixation pratiques.



Paramètres fonctionnels

Paramètres structurels
Zone d'égouttement Environ 1000*1000mm
Dimensions extérieures de l'équipement L*W*H millimètre (1230*1340*2420mm)
Ouverture goutte à goutte ¢0,4 mm
Distance entre les trous d'égouttement 20*20 millimètres

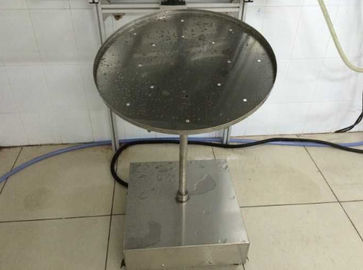

Diamètre du plateau tournant ¢600mm
Hauteur du plateau tournant 600mm
Paramètres fonctionnels
Vitesse d'écoulement des précipitations 1-3 mm/min
Mode de régulation de débit Réglage manuel
Hauteur de levage du panneau anti-goutte 1000—1800mm peuvent s'ajuster
Gamme de levage de la table rotative Non élévateur (type fixe)
Roulement de plateau tournant 50KG
Inclinaison du plateau tournant 0°或15°°(Direction horizontale)
Vitesse du plateau tournant 1 tr/min (IPX1)
Temps de test 0-999 minutes
Dispositif de protection de sécurité Protection contre les fuites, protection contre les courts-circuits, protection anti-collision
Paramètres électriques
Source de courant 220V
Du pouvoir 1,0 kW

La configuration principale

Profilés en aluminium pour crémaillère
Rail SU304 # acier inoxydable
Palan électrique AC220V
Panneau d'égouttement sous vide SU304 # en acier inoxydable
Plateau tournant SU304 # en acier inoxydable
Porte-aiguille goutte à goutte en laiton
Aiguille goutte à goutte Φ0.4mmSU304 # acier inoxydable
Contrôleur API
Écran couleur tactile de 7 pouces
Moteur pas à pas de plateau tournant
Interrupteur de fuite 20A, 2P
Électrique basse tension /
Relais DC24V
Alimentation à découpage 24V, 50W
Débitmètre à panneau de verre LZT-15
Purificateur d'eau à un étage de 10 pouces
Raccords de tuyauterie PVC + SU304 # acier inoxydable
Aiguille buse aiguille SU304 # acier inoxydable
