Appareil de contrôle horizontal de poussée d'équipement d'essai des jouets EN71-8 pour des oscillations/jouets extérieurs de glissière |
Détails sur le produit:
Conditions de paiement et expédition:
|
HORIZON: | Tête d'impact pour l'oscillation | Norme: | ISO8124-4 6,4 |
---|---|---|---|
Loadsemi-sphère du rayon: | 80 millimètres de ± 3 millimètres, | Masse totale: | 4,6 kilogrammes de ± 0,05 kilogrammes. |
Diamètre: | 6 millimètres de ± 0,5 | Matériel: | Alliage d'Alu |
Surligner: | Chambre d'essai de stabilité,balance l'équipement d'essai |

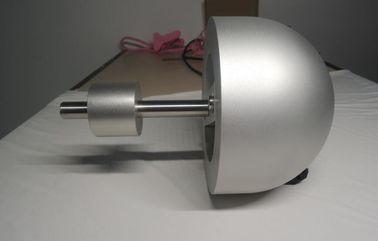

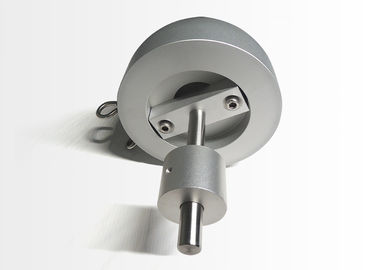

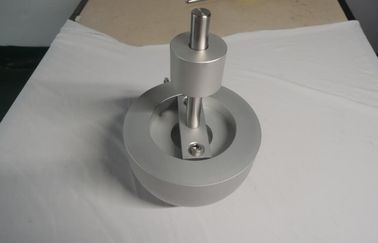

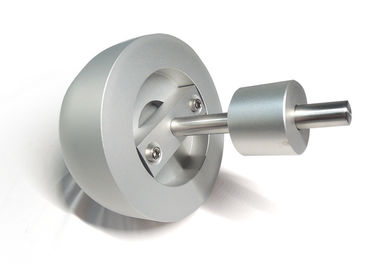

Tête d'impact d'OIN 8124-4 des éléments d'oscillation (sans accéléromètre)
L'information produit
Essai de masse, se composant d'une sphère ou une semi-sphère en aluminium du rayon 80 millimètres de ± 3 millimètres, et une masse totale
(accéléromètre y compris) de 4,6 kilogrammes de ± 0,05 kilogrammes. La partie effectuante entre la surface a heurté et
l'accéléromètre sera homogène et exempt des vides. Les câbles reliés à l'accéléromètre vont le faire
soyez placé de telle manière que l'effet sur la masse de la masse d'essai soit réduit au minimum
Norme d'essai
ISO8124-4 6.4.1
Procédure
Assemblez et installez l'élément d'oscillation à examiner selon les instructions du fabricant.
Suspendez l'oscillation avec les moyens de la suspension qui a été fournie avec l'oscillation et au maximum
taille qui ces autorisation. Si les cordes ou les câbles sont les moyens de la suspension, elles peuvent devoir être étirées dedans
ordre pour permettre le voyage doux quand l'oscillation est libérée pendant l'essai. Si nécessaire, appliquez une charge de, par exemple,
5 kilogrammes à l'extrémité de chaque corde ou câble et la laisser pour 6 h ou jusqu'aux cordes ou aux câbles ont été redressés.
Ajustez toutes les parties de l'installation de sorte que les chaînes de suspension pour la masse d'essai soient parallèles aux moyens de
suspension pour l'élément d'oscillation.
Suspendez et ajustez la masse d'essai de sorte que le point de contact de l'élément d'oscillation et le centre de l'essai
de masse soyez dans le même plan horizontal que le centre de la gravité de Massachusetts d'essai. Assurez-vous que les chaînes pour l'essai
de masse ne sont pas tordus et que la masse d'essai accroche dans une ligne verticale.
Apposez une marque d'index au côté des éléments d'oscillation qui sont soutenus par des chaînes, cordes, câbles ou autre
éléments de suspension souples. La marque d'index peut être sur n'importe quelle partie du membre suspendu qui est
immédiatement au-dessous du point de pivot en position de repos libre-accrochante.
Les éléments d'oscillation qui sont soutenus par des chaînes, des cordes, des câbles ou d'autres éléments de suspension souples seront
augmenté le long de leur arc de voyage jusqu'à la projection de côté-vue d'une ligne droite par le point et l'index de pivot
formes de marque un angle 60° du ± 1° avec la verticale. Une fois que le membre suspendu est élevé dans position "TEST",
une certaine courbure sera produite dans les éléments de suspension. Ajustez la position suspendue de membre sur
déterminez cette courbure qui fournit une trajectoire stable.
Tête d'impact d'OIN 8124-4 de l'oscillation Elements.pdf
